Objetivos
- Reconocer modelos cotidianos de homotecia.
- Relacionar sombras, cámara oscura, lupa y proyección con centro y factor.
- Resolver problemas contextualizados con razones de ampliación o reducción.
Homotecia - Página 2: Homotecia en la Vida Diaria
Introducción
La homotecia no es solo algo que vemos en los libros de matemáticas. ¡Está a nuestro alrededor! Desde cómo funciona una lupa hasta cómo se forman las sombras, la homotecia está presente en muchas situaciones cotidianas. En esta página, exploraremos algunos ejemplos para que veas cómo este concepto matemático se aplica al mundo real.
Observaciones sobre Homotecia en lo Cotidiano
La homotecia aparece en muchos fenómenos que involucran luz y visión:
- Lupas: Cuando usas una lupa, estás aplicando una homotecia. La lupa actúa como el centro de la homotecia, y el factor de homotecia es mayor que 1 (por eso ves las cosas más grandes). La imagen que ves es una versión *ampliada* del objeto real.
En óptica, el centro de homotecia se encuentra en el foco de la lupa o en un punto dentro del sistema óptico. Desde este punto, todos los rayos de luz se proyectan y se amplifican siguiendo una proporción constante.
Supongamos que miras una hormiga con una lupa:
- Sin la lupa, ves la hormiga con su tamaño normal.
- Al usar la lupa, la imagen que se forma es una homotecia del objeto original, con un factor de escala que depende de la distancia a la lente y la curvatura de esta.
- La hormiga sigue manteniendo sus proporciones (ángulos y forma), pero su tamaño aparente es mayor.

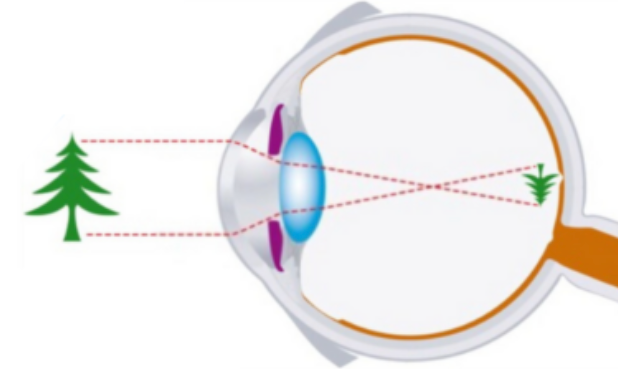

- El ojo humano: ¡Tu propio ojo es un sistema homotético! La luz entra por la pupila y el cristalino (que actúa como una lente) la enfoca en la retina, en la parte posterior del ojo. La imagen que se forma en la retina es una versión *reducida* e *invertida* del objeto que estás mirando. En términos de homotecia, el cristalino es el centro, y el factor de homotecia es menor que 1 (y negativo, porque la imagen está invertida).
- Sombras: Cuando la luz de una lámpara (o del sol) incide sobre un objeto, se crea una sombra. Esta sombra es, en esencia, una homotecia. La fuente de luz es el centro de homotecia, y el tamaño de la sombra depende de la distancia entre la fuente de luz, el objeto y la superficie donde se proyecta la sombra (como una pared o el suelo),

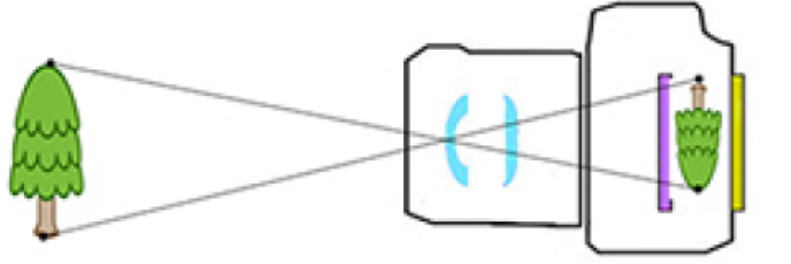

- Cámaras Fotográficas Una cámara fotográfica funciona de manera muy similar al ojo humano. La lente de la cámara (objetivo) actúa como centro de homotecia, enfocando la luz en el sensor (o la película, en cámaras antiguas). La imagen capturada es una versión reducida de la escena real.
- Proyectores: Un proyector de diapositivas, de cine o un proyector digital funcionan de manera opuesta a una cámara. La fuente de luz dentro del proyector es el centro de homotecia, y la imagen en la diapositiva (o en el chip digital) se *amplía* al proyectarse en la pantalla.
Elementos Clave en las Aplicaciones
En estos ejemplos, podemos identificar los elementos clave de la homotecia:
- Centro de homotecia: Generalmente es la fuente de luz (como una lámpara o el sol), una lente (como la de una lupa, el cristalino del ojo o la lente de una cámara), o un punto de convergencia (como el punto de fuga en un dibujo en perspectiva).
- Factor de homotecia (\(k\)): Está determinado por las distancias relativas entre la fuente de luz (o lente), el objeto y la superficie donde se forma la imagen (retina, pared, pantalla, etc.).
- Si la imagen es más grande que el objeto, \(|k| > 1\).
- Si la imagen es más pequeña que el objeto, \(0 < |k| < 1\).
- Si la imagen está invertida con respecto al objeto, \(k\) es negativo.
- Aplicaciones: Cualquier situación donde veas rayos de luz que parecen emanar de un punto, o donde una imagen se forma a través de una lente, puede ser analizada (al menos aproximadamente) usando la idea de homotecia.
Ejemplos Visuales

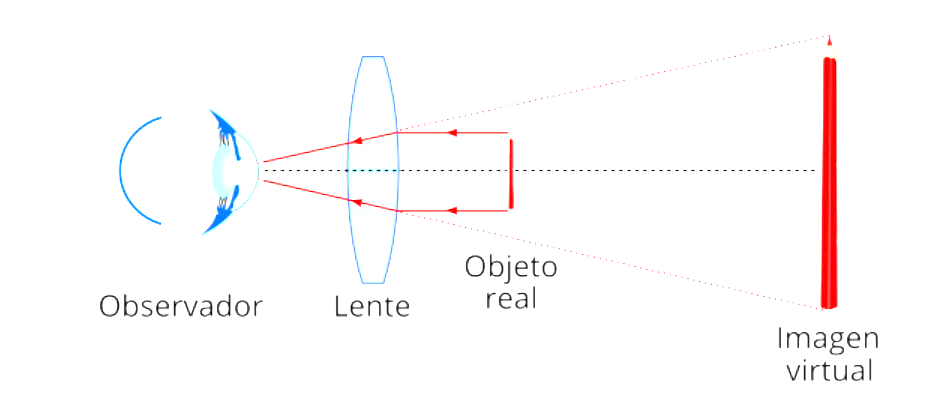

Ejemplo 1: La lupa (Ampliación)
(Nota: La imagen "lupa_homotecia.png" debería mostrar un diagrama simple de una lupa, un objeto pequeño y una imagen virtual más grande).
Cuando acercas un objeto a una lupa, la imagen que ves a través de ella es más grande. El centro de homotecia está aproximadamente en el centro de la lupa. El factor de homotecia depende de la distancia entre el objeto y la lupa, y también de la distancia entre la lupa y tu ojo.

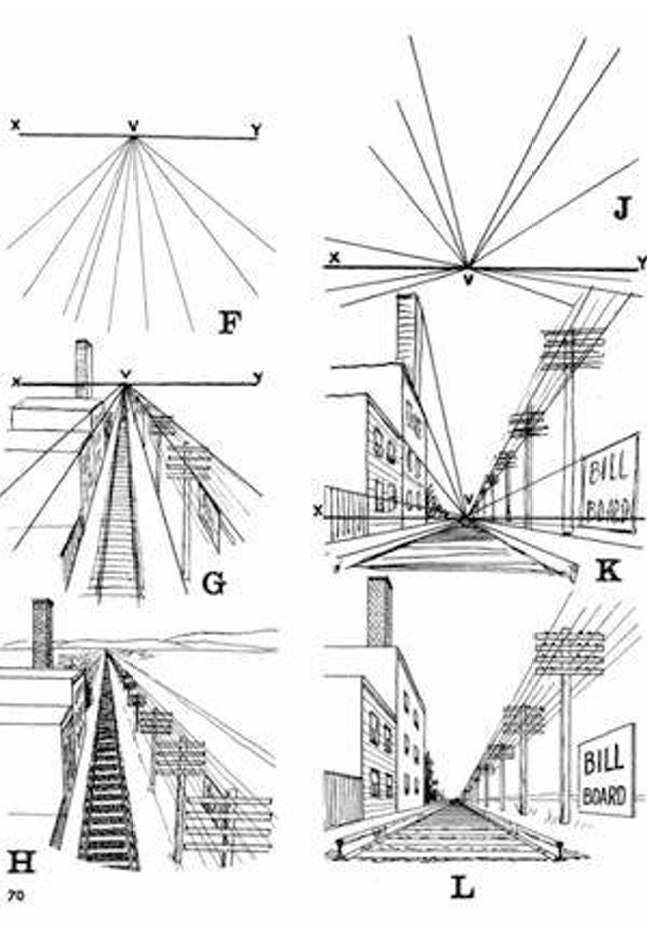

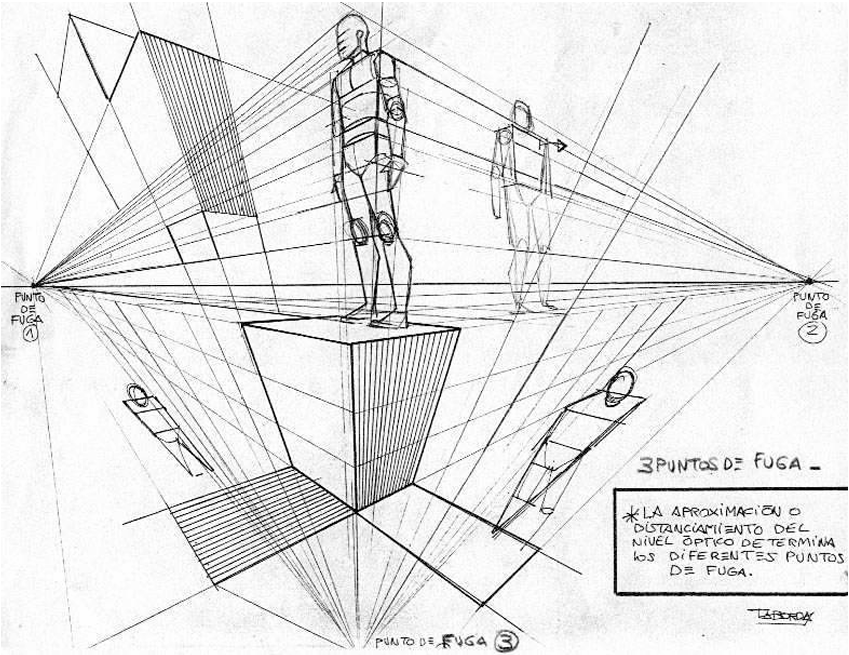

Ejemplo 2: Perspectiva en un dibujo (Convergencia en un punto)

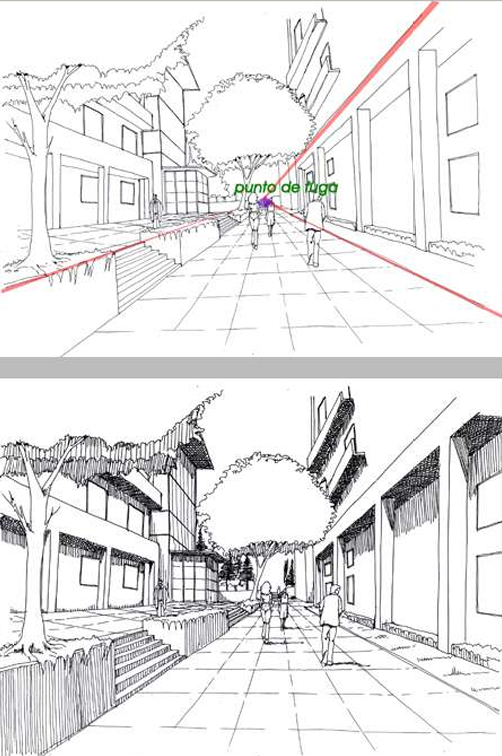

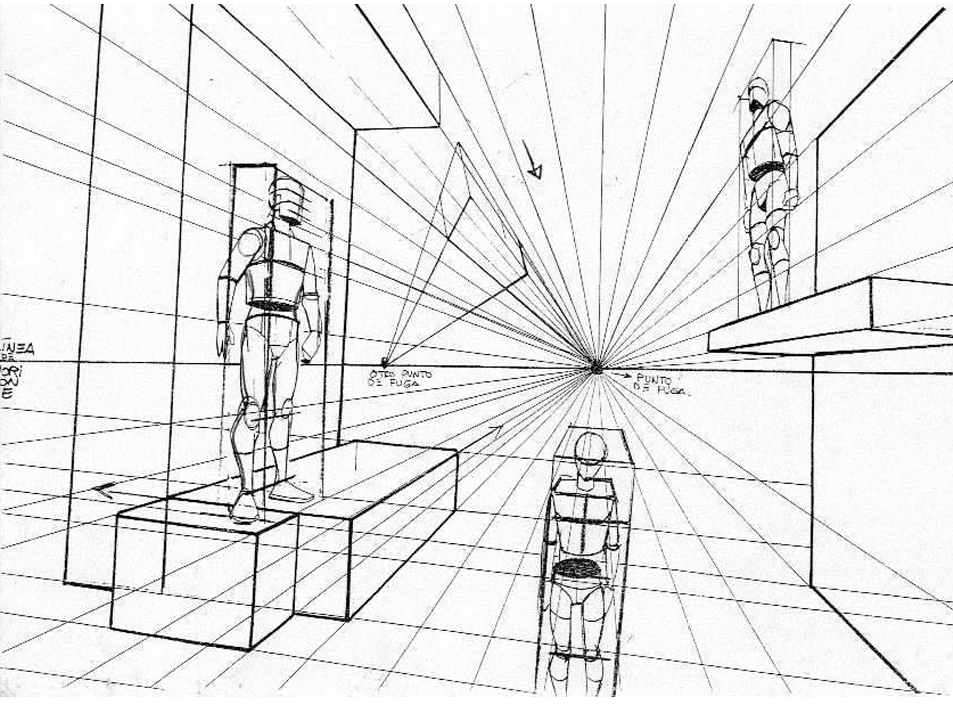

En un dibujo en perspectiva, las líneas paralelas (como los bordes de un camino o de un edificio) parecen converger en un punto lejano llamado *punto de fuga*. Este punto de fuga puede interpretarse como el "centro" de una especie de homotecia. Aunque la perspectiva no es *exactamente* una homotecia en el sentido matemático estricto (porque las distancias no se escalan de manera perfectamente uniforme), la idea básica de "proyección desde un punto" está presente.

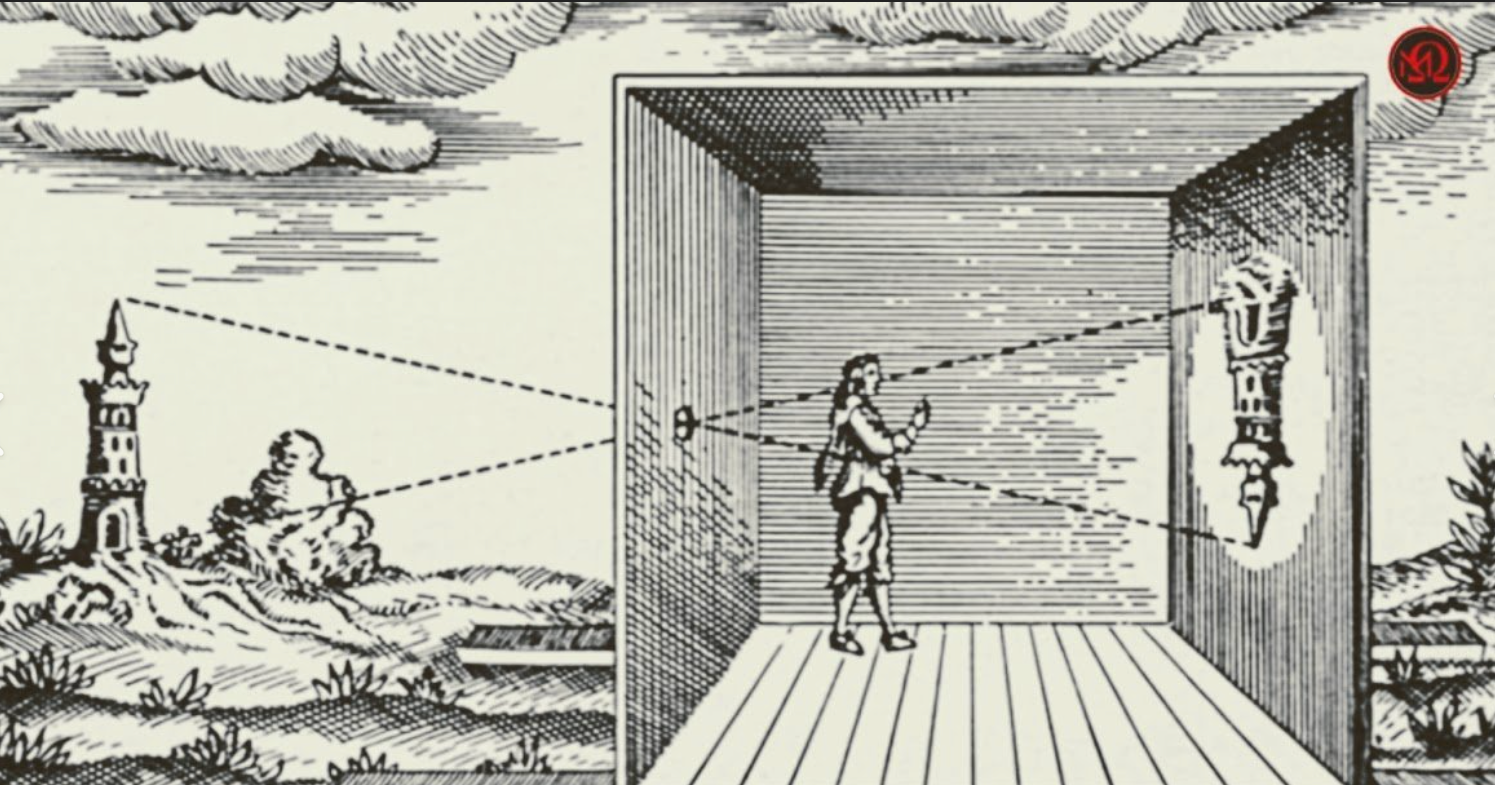

Ejemplo 3. Cámara oscura (Inversión y reducción)
Una caja con un pequeño agujero en uno de sus lados. La luz que entra por ese orificio proyecta una imagen invertida de la escena exterior en la pared opuesta de la caja. El agujero funciona como el centro de la homotecia, la imagen es reducida (|k| < 1) e invertida (k < 0).
Práctica
Ahora, ¡a practicar! Aquí tienes 10 ejercicios (3 conceptuales y 7 prácticos) y 4 problemas para aplicar lo que has aprendido.
Ejercicios
Ejercicio 1
Solución: Los rayos de luz que provienen de un objeto entran en el ojo y son enfocados por el cristalino (que actúa como una lente convergente). Estos rayos convergen en la retina, formando una imagen. El cristalino actúa como el centro de homotecia. La imagen en la retina es más *pequeña* que el objeto real (por lo que \(0 < |k| < 1\)) y está *invertida* (por lo que \(k\) es negativo).
Ejercicio 2
Solución: La linterna (más precisamente, la fuente de luz dentro de la linterna) actúa como el centro de homotecia. Los rayos de luz emanan de este punto, "golpean" el objeto y proyectan su sombra en la superficie (pared, suelo, etc.).
Ejercicio 3
Solución: La percepción del paralelismo en una imagen depende del tipo de proyección utilizada. En una proyección ortogonal (como en planos técnicos o ciertos gráficos), las líneas paralelas en la realidad siguen siendo paralelas en la imagen. Esto ocurre porque los rayos de luz o las líneas de proyección son perpendiculares al plano de la imagen, lo que evita la convergencia. Sin embargo, en una proyección en perspectiva, como la que realiza una cámara o el ojo humano, las líneas paralelas parecen converger en un punto de fuga. Esto sucede porque los rayos de luz que provienen de objetos distantes entran al ojo o a la cámara desde un mismo punto de observación, generando el efecto de profundidad. Aunque en la realidad las líneas siguen siendo paralelas, la imagen proyectada en la retina o en un sensor digital las muestra convergiendo, lo que da la ilusión de tridimensionalidad. Este fenómeno explica por qué, por ejemplo, las vías del tren parecen juntarse en el horizonte, aunque sabemos que en la realidad son siempre paralelas.
Ejercicio 4
Solución: Necesitas una lámpara de escritorio (o una linterna) y un objeto pequeño (como un lápiz, una figura de juguete, etc.).
- Coloca la lámpara en un extremo de una mesa y una pared (o una hoja grande de papel) en el otro extremo.
- Apaga las otras luces de la habitación para que la sombra sea más nítida.
- Sostén el objeto entre la lámpara y la pared.
- Acerca el objeto a la lámpara. Observa cómo la sombra se hace *más grande*.
- Aleja el objeto de la lámpara (acercándolo a la pared). Observa cómo la sombra se hace *más pequeña*.
Esto demuestra que el factor de homotecia (y, por lo tanto, el tamaño de la sombra) depende de la distancia entre la fuente de luz y el objeto.
Ejercicio 5
Solución: La fuente de luz dentro del proyector (la lámpara o el LED) actúa como el centro de homotecia. La imagen pequeña en la diapositiva (o en el chip digital) se amplía y se proyecta en la pantalla.
Ejercicio 6
Solución: La lupa es el centro de homotecia. El factor de homotecia depende de la distancia entre el objeto y la lupa, y también de la distancia entre la lupa y tu ojo. Al cambiar estas distancias, cambias el factor de homotecia y, por lo tanto, el tamaño de la imagen que ves.
Ejercicio 7
Solución: Una cámara fotográfica es un excelente ejemplo. La lente de la cámara toma una escena grande del mundo real y la reduce a una imagen pequeña que cabe en el sensor (o en la película, en las cámaras antiguas). El ojo humano funciona de la misma manera, reduciendo la imagen del mundo exterior a la retina.
Ejercicio 8
Solución: Para que la sombra sea el doble de grande que el objeto, la distancia entre la fuente de luz y la superficie de proyección (por ejemplo, la pared) debe ser el *doble* de la distancia entre la fuente de luz y el objeto. Es decir la distancia entre el objeto y la pared/superficie debe ser igual a la distancia entre la fuente de luz y el objeto.
Ejercicio 9
Solución:
- Sombras del sol: El sol está tan lejos de la Tierra que sus rayos llegan a nosotros prácticamente *paralelos*. Esto significa que la sombra de un objeto tiene casi el mismo tamaño y forma que el objeto mismo (no hay una ampliación o reducción significativa). No hay un centro de homotecia cercano y definido.
- Sombras de una linterna: La linterna es una fuente de luz *puntual* y *cercana*. Los rayos de luz divergen desde la linterna, creando una homotecia con la linterna como centro. El tamaño de la sombra depende mucho de las distancias entre la linterna, el objeto y la superficie donde se proyecta la sombra.
Ejercicio 10
Solución: El factor de reducción, en este caso, está determinado principalmente por la distancia focal de la lente (objetivo) de la cámara y la distancia entre la lente y el sensor (o película).
Problemas
Problema 1
Solución: Si queremos *duplicar* el tamaño de la imagen, necesitamos *duplicar* la distancia entre el proyector y la pared. Por lo tanto, deberíamos colocar el proyector a 4 metros de la pared.
Problema 2
Solución:
- Sombra del sol: Tu sombra en el suelo en un día soleado tendrá aproximadamente tu mismo tamaño y forma. Los rayos del sol son casi paralelos, por lo que no hay una ampliación o reducción significativa.
- Sombra de la linterna: La sombra de tu mano proyectada por la linterna será mucho más grande que tu mano, y su tamaño cambiará drásticamente si mueves tu mano o la linterna. La linterna es una fuente de luz puntual que actúa como centro de homotecia.
La principal diferencia es que, en el caso del sol, no hay un centro de homotecia cercano y definido, mientras que en el caso de la linterna, sí lo hay (la propia linterna).
Problema 3
Solución:
Materiales:
- Una lupa
- Una regla (con marcas de milímetros bien visibles)
- Una hoja de papel con un texto impreso pequeño (o una cuadrícula dibujada)
Pasos:
- Coloca la hoja de papel con el texto (o la cuadrícula) sobre una mesa.
- Sostén la lupa a una cierta distancia por encima de la hoja.
- Mira a través de la lupa el texto (o la cuadrícula).
- Observa que las letras (o los cuadrados de la cuadrícula) se ven más grandes a través de la lupa que a simple vista.
- Usa la regla para medir *aproximadamente* el tamaño de una letra (o de un cuadrado de la cuadrícula) *sin* la lupa, y luego mide el tamaño de la *misma* letra (o cuadrado) *a través* de la lupa. (Las medidas no serán perfectas, pero servirán para tener una idea de la ampliación).
- Compara las dos medidas. La medida a través de la lupa debería ser mayor que la medida sin la lupa. Esto demuestra que la lupa está produciendo una ampliación (\(|k| > 1\)).
- (Opcional) Varía la distancia entre la lupa y la hoja, y observa cómo cambia el tamaño de la imagen.
Problema 4
Solución: La cámara oscura es un ejemplo clásico de homotecia.
- Centro de homotecia: El pequeño orificio por donde entra la luz actúa como el centro de homotecia.
- Factor de homotecia: La imagen que se forma en la pared opuesta de la caja es una versión *reducida* de la escena exterior (por lo que \(0 < |k| < 1\)). Además, la imagen está *invertida* (por lo que \(k\) es negativo).
Los rayos de luz viajan en línea recta desde los objetos de la escena exterior, pasan por el orificio (centro de homotecia) y se proyectan en la pared opuesta, formando la imagen invertida y reducida.
